7.1. Технологический процесс сборки персонального компьютера
7.2. Оборудование рабочего места сборщика
Одной из сопутствующих услуг, предоставляемых Корпорацией “Галактика” является системная интеграция. Под данным термином понимается широкий спектр услуг по развитию компьютерного обеспечения и технологий на предприятии-заказчике, от проектирования и прокладки локальных компьютерных сетей до сборки компьютеров.
В данном разделе дипломного проекта будет рассмотрен технологический процесс сборки персонального компьютера.
Так как системная интеграция является вспомогательным видом услуг Корпорации “Галактика”, сборка компьютеров происходит по единичным заказам клиентов. Программа выпуска составляет около 40 штук в месяц, или в среднем 2 штуки в день.
При таком объеме выпуска является нецелесообразным организовывать поточную линию производства. Сборка производится на одном рабочем столе одним высококвалифицированным сборщиком. Также подобная организация рабочего места сборщика объясняется тем, что на данном рабочем месте можно также производить другие виды работ, такие как нарезка и обжим сетевых кабелей, тестирование активного и пассивного сетевого оборудования.
Процессу непосредственной сборки персонального компьютера предшествует подготовительный этап. Начинается он с закупки комплектующих и доставки их на склад предприятия. Данный вид работ осуществляется менеджером по закупкам. После доставки комплектующих на склад производится их разгрузка и размещение по стеллажам склада с одновременным входным контролем на предмет правильности и комплектности доставленной номенклатуры комплектующих. При этом разгрузка и проверка осуществляется менеджером по закупкам при участии грузчика, а размещение по ячейкам склада проводится кладовщиком. В процессе разгрузки используется тележка для транспортирования тяжелых и крупногабаритных грузов.
Оборудование склада состоит из металлических стеллажей для хранения и лестницы-стремянки для доступа к высоко расположенным ячейкам. Для обеспечения сохранности и безопасности склад оборудуется пожарной сигнализацией, пожаростойким напольным покрытием, на нем имеются огнетушители. В нем предусмотрено оборудование для поддержания влажности и температуры в рамках предельных отклонений, указанных в условиях хранения комплектующих.
После поступления заказа от покупателя сборщик составляет требование на отпуск со склада необходимых для сборки компьютера комплектующих. Кладовщик выдает по данной спецификации комплектующие со склада, которые помещаются в корзину для транспортирования к рабочему месту сборщика.
Операции |
Инструменты и материалы |
| I. Входной контроль | |
| 1) контроль соответствия комплектующих требуемой конфигурации | |
| 2) контроль на отсутствие внешних повреждений | |
| II. Сборка | |
| 1) открыть кожух корпуса | Отвертка |
| 2)установить переключатели материнской платы в положения, соответствующие устанавливаемому оборудованию | |
| 3) закрепить материнскую плату в корпусе | Отвертка |
| 4) установить центральный процессор в гнездо материнской платы и закрепить | |
| 5) установить устройство охлаждения (радиатор и вентилятор) процессора и закрепить | Отвертка |
| 6) соединить контакты материнской платы с устройствами корпуса (блок питания, встроенный динамик, кнопке сброса, выходы мышки, портов) | |
| 7) установить модули оперативной памяти в соответствующие гнезда материнской платы | |
| 8) извлечь заглушку на задней стороне корпуса | |
| 9) установить видео плату в соответствующий слот материнской платы | Отвертка |
| 10) повторить пп.8-9 для аудио платы и сетевой карты | Отвертка |
| 11) установить соединительные шлейфы периферийных устройств в гнезда на материнской плате | |
| 12) установить жесткий диск на салазки и закрепить | Отвертка |
| 13) подключить жесткий диск к блоку питания и соответствующему шлейфу соответствующими контактами | |
| 14) извлечь заглушку на передней панели корпуса | |
| 15) установить флоппи-дисковод на салазки и закрепить | Отвертка |
| 16) подключит флоппи-дисковод к блоку питания и шлейфу | |
| 17) повторить пп.14-16 для устройства чтения компакт-дисков | Отвертка |
| 18) подключить аудио-выход устройства чтения компакт-дисков к аудио-входу аудио платы | |
| III. Заключительный контроль и настройка | |
| 1) произвести контроль надежности и качества всех произведенных соединений | |
| 2) подключить периферийные устройства (шнуры питания, монитор, колонки, сетевой кабель, принтер, клавиатура, мышь) | |
| 3) включить компьютер и произвести диагностирование работоспособности и настройку всех подключенных устройств | Программы-тестировщики, драйверы периферийных устройств |
| 4) выключить компьютер | |
| 5) отключить периферийные устройства | |
| 6) закрыть кожух корпуса | Отвертка |
| 7) нанести маркировку производителя в соответствующих местах (логотип, серийный номер и т.д.) | |
| 8) произвести заключительный общетехнический осмотр | |
| IV. Упаковка | |
| 1) заполнить сопутствующие документы | |
| 2) нанести маркировку на коробку | |
| 3) уложить компьютер в коробку и запаковать |
Рабочий стол сборщика персонального компьютера изготавливается из стали и оборудуется местным освещением (подвесной или настольной лампой), паяльником, оборудованием для тестирования, а также покрывается антистатиком. Так как на столе присутствуют приборы, подключаемые к сети высоко напряжения (паяльник, лампа, оборудование для тестирования), рабочий стол обязательно должен быть заземлен.

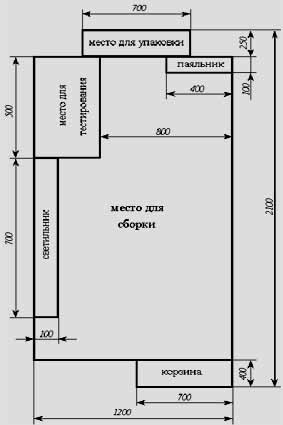

Примерное расположение предметов на рабочем столе сборщика приведено на рисунке в Приложении 15.
